Instalacja do rozliczeń ilości mazutu

Lokalizacja: Będzin

Termin: 2013/2014

Na przełomie roku 2013/2014 Zakład Automatyki Zakładów Remontowych Energetyki Katowice S.A. wykonał szereg prac związanych z unowocześnieniem instalacji mazutowej w Elektrociepłowni Będzin.

Zakres prac obejmował:

  • Wykonanie projektu technicznego.
  • Przebudowę instalacji mazutowej – zabudowa przepływomierzy i montaż próbopobieraków.
  • Wprowadzenie nowej instalacji do systemu nadzoru PRO 2000.
  • Wykonanie dokumentacji metrologicznej w celu wykonania oceny zgodności z wymaganiami Dyrektywy MID przez jednostkę notyfikowaną Głównego Urzędu Miar w Warszawie.
  • Wykonanie legalizacji instalacji.

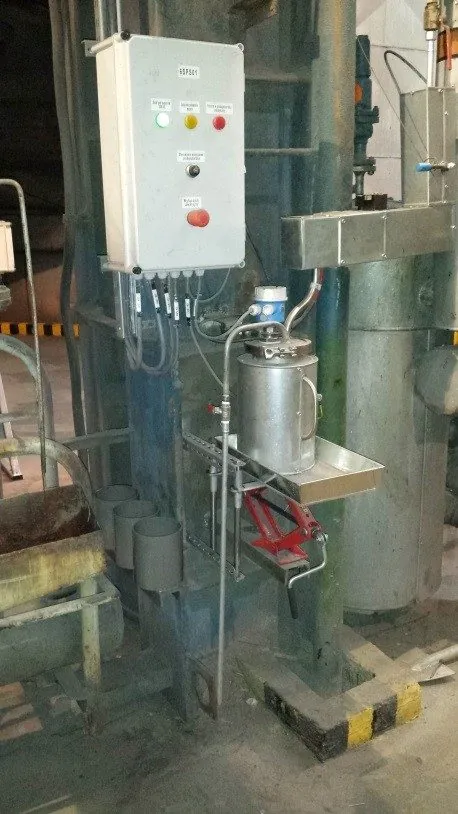

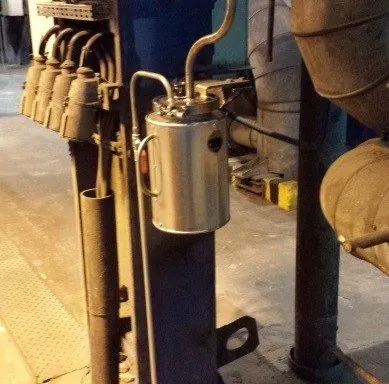

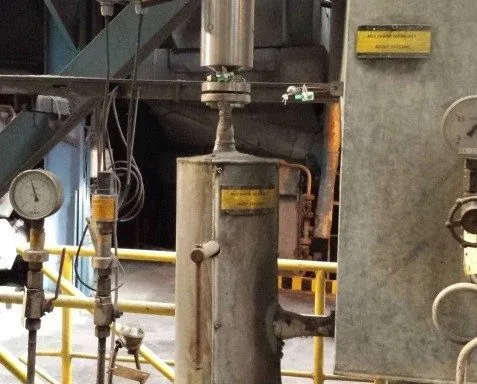

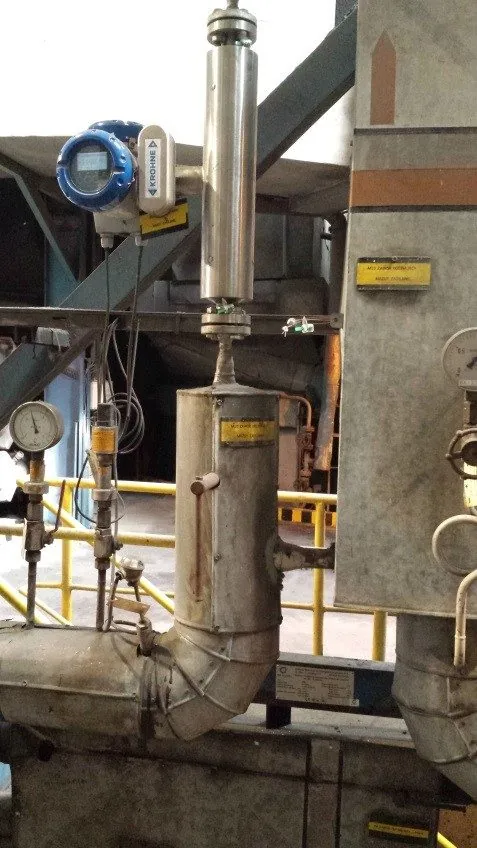

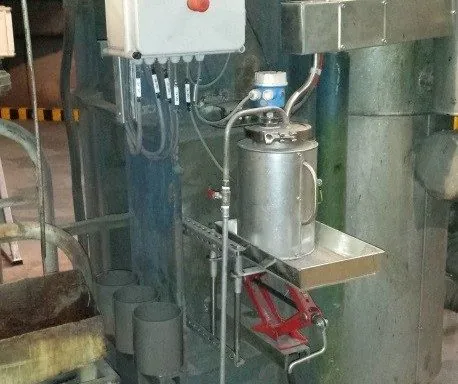

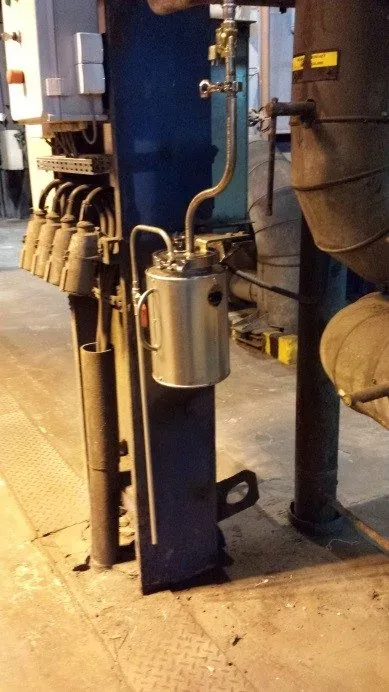

Modernizacja polegała w pierwszej kolejności na opomiarowaniu rurociągów dostarczających mazut do poszczególnych kotłów. Zrealizowano odrębne układy pomiarowe dla każdego z kotłów, zarówno po stronie zasilania jak i powrotu. Druga część modernizacji obejmowała montaż próbopobieraka i wykonanie systemu automatycznego poboru próbki mazutu w bezpośrednim sąsiedztwie kotła przy przepływomierzu pomiarowym zasilania.

Kluczowe było wykonanie instalacji spełniającej wymogi zgodności z Dyrektywami MID 2004/22/EC dotyczące urządzeń pomiarowych. Naturalnym wymogiem było takie wykonanie przedmiotu modernizacji, by w żadnym stopniu nie pogorszyły się technologiczne parametry całej instalacji mazutowej. Wymagania te stały się głównym czynnikiem decydującym o doborze aparatury pomiarowej, spełniającej następujące warunki

  • pomiar bezpośredni masy medium
  • wysoka klasa dokładności pomiarów – 0.3%
  • brak dodatkowych elementów w „świetle” rurociągu – minimalne straty ciśnienia
  • łatwe opróżnianie układu pomiarowego w czasie remontów kotła – konstrukcja samoopróżniająca
  • możliwość przedmuchiwania układu pomiarowego parą o temperaturze 200 0C (wg określonej procedury)
