Prefabrykacja rurociągów

Przez ponad pół wieku aktywności w branży energetycznej i przemysłowej w zakresie montażu rurociągów nauczyliśmy się, że aby zachować wiodącą pozycję na nieustannie zmieniającym się rynku, niezbędna jest dbałość o innowacyjność produktów i technologii.

Metody gięcia rur

Nasza dotychczasowa oferta dotycząca rurociągów została uzupełniona o gięcie rur metodą indukcyjną i na zimno wraz z obróbką cieplną oraz prefabrykację rurociągów włącznie z czyszczeniem strumieniowo-ściernym, malowaniem i pakowaniem.

Prefabrykacja rurociągów polega na przygotowaniu rurociągów ocynkowanych lub stalowych czarnych do indywidualnych potrzeb klienta. Wykonujemy komponenty z rur stalowych własnych lub dostarczonych nam przez Klienta. Zapewniamy kompleksowe systemy rur, zbiorników, kształtek i inne niezbędne elementy. W naszym własnym zakładzie prefabrykacyjnym wszystkie produkowane prefabrykaty są powlekane zabezpieczeniem antykorozyjnym, lakierami proszkowymi. Prefabrykowane elementy rurowe są przez naszych pracowników odpowiednio znakowane oraz pakowane. Taki sposób pozwala na łatwą identyfikację, poszczególnych elementów i łatwość montażu.

Wszystkie dostarczane przez naszą Firmę urządzenia i materiały posiadają niezbędne świadectwa odbioru lub dopuszczenia do stosowania w budownictwie. Sprefabrykowane rurociągi mogą zostać dostarczone na plac budowy.

Rozbudowując nasze Centrum Produkcyjne w Jaworznie inwestujemy nie tylko w linię produkcyjną i maszyny, ale w wartość dla nas najważniejszą – terminowość i zadowolenie Klienta z profesjonalnie zrealizowanych zadań. Zapewniamy kompleksową prefabrykację rurociągów (pod klucz). W naszych zakładach oferujemy usługi prefabrykacji rurociągów zgodnie z obowiązującymi normami prawa, standardami technicznymi i zasadami bezpieczeństwa. Wykonane przez nas komponenty posiadają niezbędne świadectwo odbioru i są dopuszczone do zastosowania w budownictwie.

Oferta prefabrykacji

Prefabrykacja rurociągów obejmuje:

  • przycinanie rur do wymaganych wymiarów
  • rowkowanie lub gwintowanie rur pod najpopularniejsze złączki
  • zabezpieczenie przed korozją
  • wiercenie w rurach otworów pod króćce nakładkowe
  • spawanie króćców (rowkowanych i gwintowanych)
  • skidy i spoole
  • dokumentacja KJ
  • projektowanie instalacji
  • malowanie antykorozyjne
  • pakowanie oraz dostawa rurociągów w dowolne miejsce

Zapewniamy także spawanie przed wyspecjalizowanych spawaczy i montaż rurociągów.

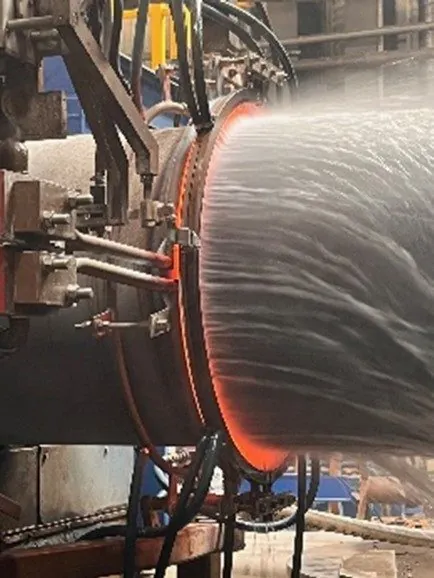

Gięcie na gorąco:

Maszyna do gięcia indukcyjnego rur PB 1200R gięcie rur metodą indukcyjną

  • Minimalna średnica rur giętych Dmin = 168,3 mm
  • Maksymalna średnica rur giętych Dmax= 1 220 mm
  • Minimalna grubość ścianki gmin = 5 mm
  • Maksymalna grubość ścianki gmax = 100 mm
  • Minimalny promień gięcia Rmin = (0-90°) 400 mm
  • Minimalny promień gięcia Rmin = (90-180°) 1800 mm
  • Maksymalny promień gięcia Rmax = 6400 mm
  • Kąt gięcia α =180 °

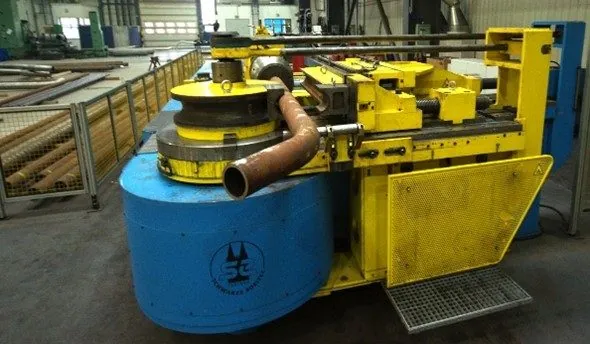

Gięcie rur na zimno:gięcie rur na zimno

Maszyna do gięcia rur na zimno CNC 220HD

  • Minimalna średnica rur giętych Dmin = 60,3 mm
  • Maksymalna średnica rur giętych Dmax= 219,1 mm
  • Maksymalna grubość ścianki gmax = 12,5 mm
    dla 219,1 mm gmax = 25 mm dla 168,3 mm
  • Minimalny promień gięcia Rmin = (0-90°) 180 mm
  • Maksymalny promień gięcia Rmax = 1100 mm
  • Kąt gięcia α =180 °
  • Maksymalna długość rury giętej Lmax = 11000 mm

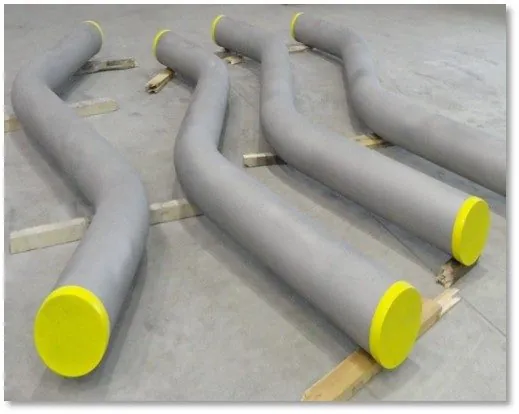

Gięcie rur w 3D:

Zaletami takiego systemu gięcia są: wysoka dokładność kształtu, mniejsza ilość spoin obwodowych w stosunku do metody konwencjonalnej, szybkość i oszczędność czasu oraz możliwość zamówienia indywidualnych łuków. Metoda ta pozwala realizować niestandardowe rozwiązania.


          gięcie rur zgodnie z wszelkimi założeniami projektantów rury

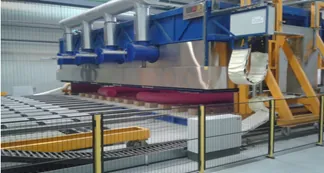

Obróbka cieplna:prefabrykacja rurociągów

Posiadamy piec elektryczny do obróbki cieplnej 2 trzonowy z systemem chłodzenia i  basenem do przesycania.

  • Wymiary (L x S x H) 10 000 mm x 5 000 mm x 2 000 mm
  • Maksymalna temperatura T = 1200°C
  • Maksymalny ciężar wsadu 25 000 kg

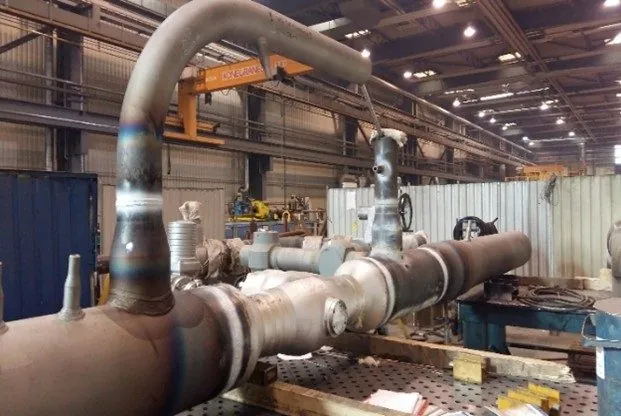

Prefabrykacja elementów w spool’s:

Wydział Prefabrykacji Rurociągów umożliwia prefabrykację gotowych systemów rurociągów w spool’s. Wszystkie indywidualne elementy rurociągu jak łuki, trójniki, zwężki, kołnierze i króćce ze stali nierdzewnej, stali węglowej oraz stali niskostopowej są montowane w gotowe zestawy instalacyjne zgodnie z wymaganiami Klienta. Zapraszamy do skorzystania z naszej oferty!
